产品特点
户内、户外、柜式、框架式多种产品类型
无功自动补偿功能
谐波抑制功能
四遥和通信组网功能
完善的保护功能
投切次数统计功能
基本功能
1.产品类型:户内、外柜式、框架式无功补偿装置、自动补偿
2.电压无功综合控制:
a、按电压质量要求自动投切补偿柜,电压超出最高设定值时,逐步切除电容器组，直至电压合格为止;电压低于最低设定值时,在保证不过补条件下逐步投电容器组在投电容器前先探询投后是否电压超高限，再决定是否投电容，以免频繁动作。通过综合控制使母线电压始终处于规定范围。
b、无功自动补偿:在电压优先原则下,依系统实际所需无功量自动投切电容补偿柜组无功欠补逐步投电容器组，(根据对无功功率的测定);无功过补逐步切电容器组使系统始终处于不过压、少过补、欠补,电网损耗最小状态。
3.综合保护功能:配置电容器组微机保护单元,能够实现两段过流、零序电压保护。
4.优化调压:采用电压优先原则,实现电容兼顾调压与调节变压器有载分接开关调压方式相结合的方法对电网进行优化调压,稳定电网电压,可以有效避免过补偿。
5.电容器容量:根据变压器器容量及负荷情况任意选择
6.电抗器配置:根据装置使用环境的不同,配置各种符合实际要求的电抗器。
7.实时数据显示及其功能可对系统进行功率因数、运行电压、无功电流的查询功能具有进行投切过压保护功能、手动及自动投切功能及异常闭锁控制器及控制对象异常显示功能。

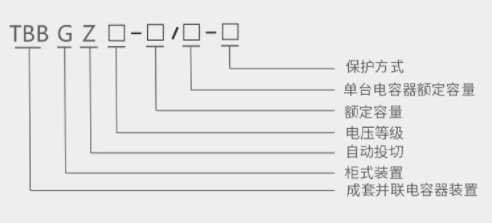

型号说明

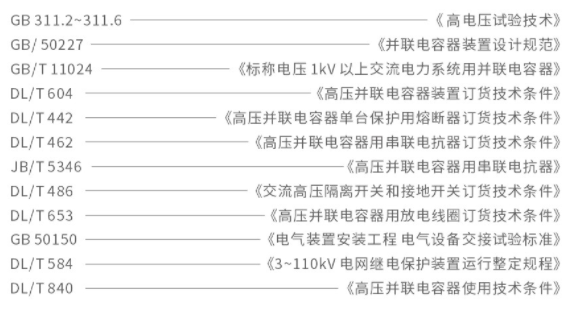

技术标准
按本技术文件供货的设备,其主要和辅助设备的设计、制造、检查、试验等必须遵守下列最新的标准,但不仅限于下列标准。如果本技术规范书同下列标准矛盾，按较高标准执行。

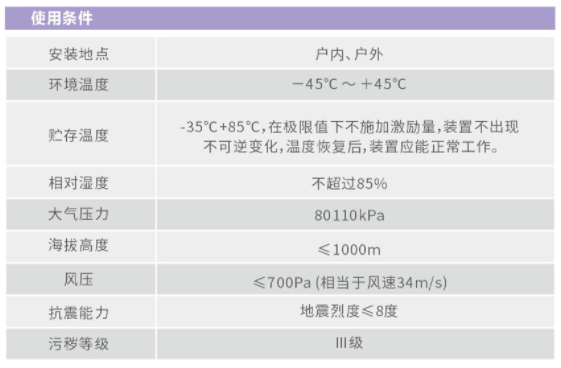

技术指标
装置可根据安装位置的无功功率、电压、功率因数等参数投切并联电容器组,提高补偿范围的功率因数,降低线路损耗,改善系统电压质量,增加输变电设备的输送能力。装置采用电缆进线，进线由柜体下部引入。
每组电容器均采用永磁真空接触器作投切动作。装置每组电容均配微机保护控制单元,实现电容器组的速断、过流、电压不平衡保护。当某电容器组出现故障时保护控制单元应分断本组开关并闭锁合闸，不影响其它电容器组的正常运行，
柜体冷轧钢板≥2.5mm。
电压等级:10kV
频率:50HZ
装置接线方式:单星接线
装置保护方式:独立微机保护系统,具有开口三角保护和过流保护装置设有照明设备，以保证日常巡视及检修需要
成套装置结构:真空接触器、放电线圈、隔离开关、串联电抗器、高压并联电容器、避雷器、电压无功综合控制器、电容组微机保护系统及其他附件。

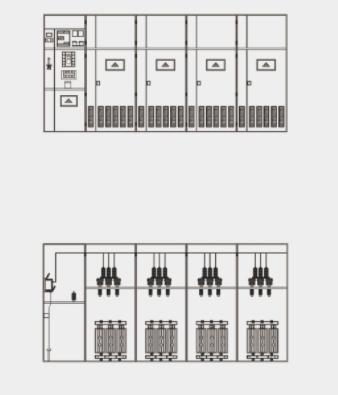

产品示图
